Сплавной катамаран с карманами К530 (Четвёрка)

Спецификация и цены
Баллоны К530
Баллоны К530-50 (Карманы) – 2шт Карманы под трубу D40	49 400р.
Баллоны К530-50 (Л2) – 2 шт Две люверсные ленты	49 400р.
Баллоны К530-50 (Л4) – 2шт Две двойные люверсные ленты.	62 200р.
Рама катамарана
Рама 380х200 см Рама на болтах с клипсами и кницами-проставками. Продольные трубы 40х1,5, поперечины 45х2. Между первой и последней поперечиной 360 см.	24 000р.
Рама 400х200 см на скрутках Классическая рама на скрутках без болтов и книц-проставок. Продольные трубы 40х1,5, поперечины 45х2.	20 000р.
доп. опции
Натяжная палуба ПВХ 850 гр/м	5 500р.
Навесной транец (до 10л.с.) Сварной алюминиевый транец для мотора до 10 л.с.	7 000р.
Насос	1 200р.
Доп. бронирование баллонов Две дополнительных полосы донного бруса 90 мм. Общая ширина усиления 240 мм	12 000р.
Комплект парусного вооружения Комплект парусного вооружения. Парус грот 4м2, крестовина, мачта, алюминиевые шверты, рулевое весло.	80 000р.

Рассчитать и заказать (задать вопрос)

Катамаран К530 – это надувной катамаран с классической конструкцией рамы. Основой катамарана являются баллоны диаметром 50см длиной 530см, катамаран подойдет для сплава 4-5 человек со снаряжением. Баллоны катамарана однослойные, высокого давления, склеены по технологии производства надувных ПВХ лодок из газодержащей армированной ПВХ ткани с использованием лодочной фурнитуры. Вес одного баллона 11 кг. В стандартном исполнении баллоны имеют полоску бронирования 60мм по нижнему шву. Вы можете заказать дополнительное бронирование 90+60+90мм суммарной шириной 240мм.

Размер катамарана с новой рамой на болтах

Мы предлагаем 3 варианта крепления рамы к надувным баллонам катамарана:

Продольные карманы – наиболее оптимальное и простое крепление рамы. Продольные трубы продеваются в карманы на мягких баллонах. Затем крепятся поперечины, транец под мотор и натяжная палуба.
Люверсная лента – ленты из ПВХ ткани с люверсами из нержавеющей стали под шнуровку.
Двойная люверсная лента – под каждую продольную трубу на баллоне установлены две люверсные ленты. Труба вкладывается между лент и шнуруется сверху.

Двойная люверсная лента Л4

Одиночная люверсная лента Л2

Карманы

Технические характеристики катамарана К530-50

Основные характеристики	К530-50 Л2/Л4/Карманы
Тип судна	Катамаран 2 баллона
Длина баллонов, см	530х216
Грузоподъемность, кг	650
Мин./реком./макс. мощность ПМЛ, л.с.	2/5/10
Диаметр баллонов, см	50 см (Возможно изготовления баллонов D60 см под заказ)
Пассажировместимость	6 чел.
Регистрация в ГИМС	Не требуется до 10 л.с.
Скорость с мин. загрузкой 5/10 л.с.	17/22 км/ч
Скорость с 50% загрузкой 5/10 л.с.	13/17 км/ч
Скорость с макс. загрузкой 5/10 л.с.	10/13 км/ч
Баллоны
Ткань, плотность	950 гр/м2
Вес одного баллона	10 кг
Кол-во баллонов	2
Воздушные отсеки в баллоне	2
Объем баллонов	1500 литров
Габариты и вес в сумке, см	80х70х35 см, 24 кг, 1 сумка
Тип клапана	ИП Голубев
Рабочее избыточное давление	200 мБар / 20 кПа
Усиление	Базовое – 60мм полоса донного бруса по нижнему шву. Возможно дополнительное бронирование по бокам от базового 90+60+90 = 240 мм.
Рама алюминиевая
Размеры рамы, см	380х200 (все трубы в упаковке по 2 метра)
Количество поперечин	5 шт. (может быть увеличено по запору клиента). Расстояние между первой и последней поперечиной 360 см
Габариты и вес рамы в упаковке	200х20х20 см – 19 кг
Материал рамы	Продольные трубы 40х1,5. Поперечные трубы 45х2. Алюминий АД31Т1 Соединение на болтах через кницы-проставки. Головка болта и гайка закрываются клипсами.
Транец стальной
Габариты и вес транца	150х30х5 см –7 кг (упаковывается в сумку с рамой).
Тип транца	Сварной алюминиевый
Реком. длина дейтвуда (ноги мотора), мм	S – 381 мм
Палуба	Натяжная палуба 350х100 см из лодочной ткани 850 гр/м.
Суммарный вес для приблизительного расчёта стоимости доставки
Баллоны	0,25 м3 / 22 кг
Баллоны, рама, транец, палуба	0,55 м3 / 45 кг

Видео по сборке со старой рамой на скрутках

Новая рама катамарана с 2024 года

С 2024 года мы внедрили в производство новую конструкцию рам для сплавных катамаранов. Соединение труб теперь происходит при помощи сквозного болта через полиуретановую кницу-проставку. Специальные клипсы надеваются на шляпки болтов на продольной трубе для защиты баллонов и на поперечные для защиты снаряжения, чтобы сумки не цеплялись за гайку. В трубах на месте пересечения продольных труб и поперечных установлены специальные вставки, совместно с кницей проставкой, они обеспечивают защиту труб от сминания при затяжке болта.

Новая рама отличается быстрой и удобной сборкой. Сборка катамарана занимает 40-60 минут. Для сборки необходимо накачать баллоны до мягкого состояния. Затем продольные трубы продеваются в карманы или сквозь шнуровку люверсной ленты. Затем болты с клипсами продеваются сквозь продольные трубы. Насаживается кница и поперечные трубы. После этого сверху закручиваются гайки. Нижняя клипса удерживает болт от проворота. В конце надеваются верхние клипсы на поперечные трубы на гайки.

Нижняя клипса держит болт и защищает баллон.
Кница-проставка защищает трубы.
Верхняя клипса прикрывает гайку и защищает снаряжение.

Катамараны К530 и К470 оснащаются рамой длиной 380см с 5 поперечинами (360см между первой и последней поперечиной). Продольные трубы рамы 40х1.5 АД31Т1. Поперечные трубы 45х2 АД31Т1. Вес рамы 20 кг.

Новая рама на паруснике на базе К470

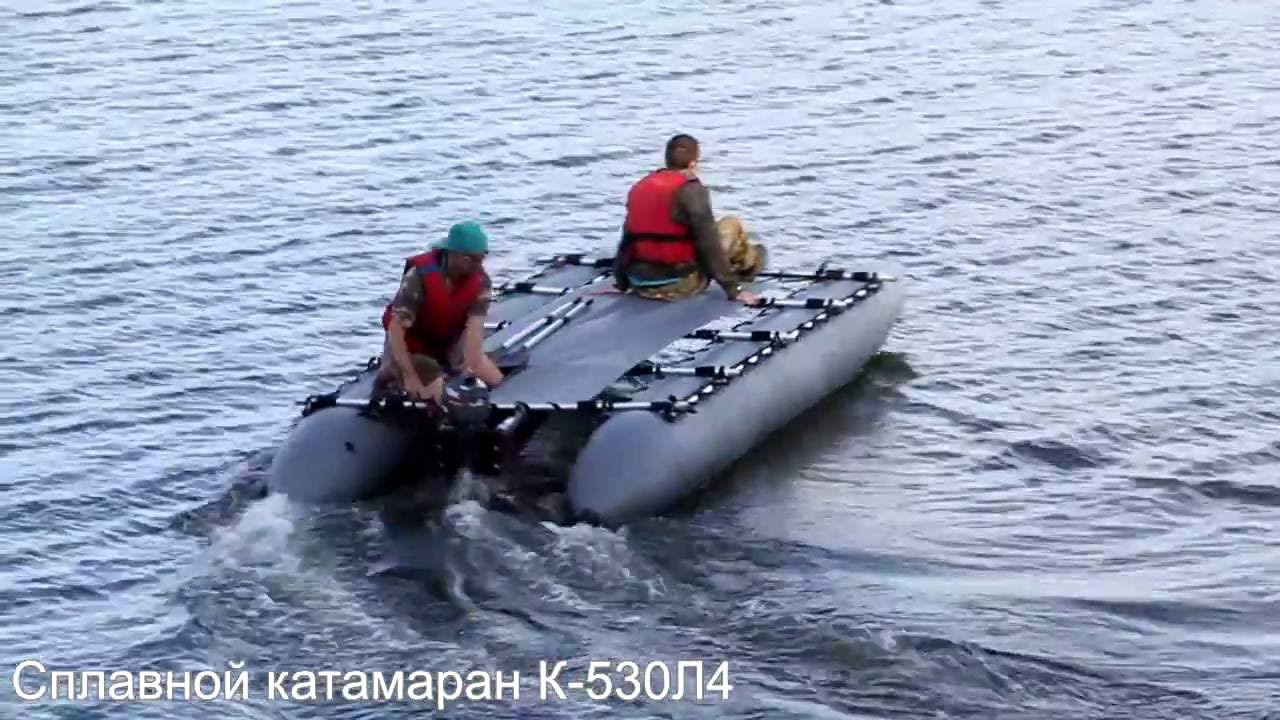

Новая рама на К530-50Л4

Новая рама с доп. поперечинами под фанерную палубу на К530-Л4

Установка фанерного настила на стандартную раму (К530 карманы)

Новая рама на К-600 с карманами

Новая рама на К600-60 с карманами

Натяжная палуба

Натяжная палуба сделана из лодочного ПВХ и натягивается между поперечинами рамы. Спереди на натяжной палубе большой карман для передней трубы. Сзади палуба натягивается ремнями из стропы. По бокам также есть несколько оттяжек для крепления к продольным трубам рамы.

Транец

Сплавные катамараны могут оснащаться сварным транцем из алюминия для крепления лодочного мотора до 10 л.с. Весом до 30 кг. Более тяжелый мотор потребует двойную заднюю поперечину. Вы можете указать это в комментарии при заказе.
